Кернеуді еселейтін және көбейтетін түзеткіштер

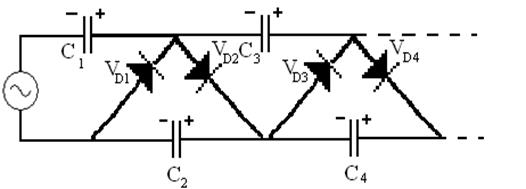

Конденсаторы бар тізбек кернеуді кө бейтетін сұ лбалардың негізі юолып табылады. Кернеу кө бейтетін тү зеткіштің сұ лбасын салайық.

Сұ лбада келтірілген кернеуді кө бейтетін тү зеткіштің жұ мыс істеу принципін қ арастырайық. Трансформатордың тө менгі полюсі оң болғ ан кезде VD1 диоды арқ ылы С1конденсаторы зарядталады. Трансформатордың полюсі ө згерген кезде VD2 диоды арқ ылы С2 конденсаторы зарядталады. С2 конденсаторының кернеуі С1конденсатордың кернеуі, қ осылғ ан трансформатордың екіншілік орамсымның кернеуі С2, демек С2 конденсатордағ ы кернеу 2U2 - ге тең. Бү л кернеуді кө бейтетін тү зеткіштің кемшілігі жү ктеме арқ ылы ағ атын токтың аз болуы, жуық шамамен 0, 1мА дейін. Сонымен қ атар оның лү пілдеуінің жоғ ары болуы кемшілікке жатады. Мұ ндай кернеу кө бейткіштері электронды сә улелі тү тікшелерді қ оректендіруде пайдаланылады. Жоғ арғ ы кернеу алу ү шін мұ ндай тү зеткіштің бірнеше каскадтарын тізбектей жалғ айды.
