Условные знаки для топографических и специальных kapt

Приложение 4



УСЛОВНЫЕ ЗНАКИ ДЛЯ ТОПОГРАФИЧЕСКИХ KAPT МАСШТАБОВ

1: 25 000 -1: 200 000



  4.1.1. ГЕОДЕЗИЧЕСКИЕ ПУНКТЫ
Пункты государственной геодезической сети
To же на курганах (2-высота кургана в метрах)
а



б

To же на зданиях[1]
To же на церквях

51, 1

Точки съемочной сети, закрепленные на местности центрам

51, 1



Точки съемочной сети на курганах (2-вы­сота кургана в метрах)
71, 9 71, 5

Реперы и марки государственной ниве­лирной сети (71.9- отметка высоты го ловки репера или центра марки, 71.5-отметка поверхности земли)
Астрономические пункты
1.2. РЕЛЬЕФ
1)Горизонтали основные утолщенные; 2)Горизонтали основные; 3)Горизонтали дополнительные (полугоризон­тали); 4)Горизонтали вспомогательные (на произволь­ной высоте); 5)Подписи горизонталей в метрах; 6)Указатели направления скатов (бергштрихи)
1)Горизонтали основные утолщенные для рисовки ледников и фирновых полей 2)Горизонтали основные для рисовки ледников и фирновых полей
1)Границы ледниковых языков; 2)Фирновые поля и вечные снега; 3)Границы фирновых полей; 4)Ледниковые трещины; 5)Морены (узкие полосы); 6)Морены
Ледяные обрывы (барьеры) и выходы ископаемых льдов (8 - высота обрыва в метрах)
Наледи
Овраги и промоины: 1)шириной в масштабе карты более 1 мм; 2)шириной 1 мм и менее; 125, 8 и 4-ширина между бровками, 7 и 3-глубина в метрах
  1)Укрепленные уступы полей на террасирован­ных участках склонов; 2)Обрывы (21- высота в метрах)
Задернованные уступы (бровки), не выражающиеся горизонталями
    Валы береговые, исторические и др., не выражающиеся горизонталями (3- высота в метрах) 1)Сухие русла в одну линию (шириной менее 5 м);
2)Сухие русла в две линии шириной от 5до 15 м (0.5 мм в масштабе карты); 3)Сухие русла шириной более 15 м (от 0.5 до 1.5 мм в масштабе карты); 4)Сухие русла шириной более 1.5 мм в масштабе карты и котловины высохших озер
Отметки высот
Отметки командных высот
  Отметки высот у ориентиров
Перевалы главные, отметки их высот и время действия Перевалы, отметки их высот и время действия
Карстовые и термокарстовые воронки, не выражающиеся в масштабе карты
Ямы, не выражающиеся в масштабе карты
Ямы, выражающиеся в масштабе карты
Оползни
Скалы-останцы, имеющие значение ориентира (10-высота в метрах)
Скалы-останцы, не имеющие значения ориентира
Дайки и другие узкие крутостенные гряды из твердых пород (5- высота гряды в метрах)
Кратеры грязевых вулканов
Кратеры вулканов, не выражающиеся в масштабе карты
Лавовые потоки
Курганы и бугры, не выражающиеся в масштабе карты
Курганы и бугры, выражающиеся в масштабе карты (5-высота в метрах)
Скопления камней
Отдельно лежащие камни (3- высота в метрах)
Входы в пещеры и гроты
Осыпи рыхлых пород (песчаные, глинистые)
Осыпи твердых пород (каменисто-щебеночные, галечниковые)
4.1.3. ГИДРОГРАФИЯ
  Береговая линия морей, рек, озер, водохранилищ постоянная и определенная
Береговая линия: 1)непостоянная (пересыхающих рек и озер);
2)неопределенная (низменные затопляемые морские берега, озера и реки на болотах, в плавнях и т.п.)
Берега осыхающие (приливно-отливные полосы) песчаные
Берега осыхающие (приливно-отливные полосы) песчано-каменистые и галечно-гравийные
Берега осыхающие (приливно-отливные полосы) илистые
Берега осыхающие (приливно-отливные полосы) скалистые
1)Берега обрывистые и скалистые с пляжем, не выражающимся в масштабе карты; 2)Берега обрывистые и скалистые без пляжа (3-высота обрывов или скал в метрах)
Реки и ручьи постоянные
Реки и ручьи пересыхающие
Водопады и пороги на реках в одну и две линии (5-высота падения воды в метрах)
Пороги
1)Отметки урезов воды; 2)Стрелки, указывающие направление течения рек; 3)Стрелки, указывающие направление течения рек (0, 3- скорость течения в м/с); 4)Характеристика рек и каналов: 612- ширина, 3, 3- глубина в метрах, П- характер грунта дна; 5)Водомерные посты и футштоки; 6)Начало регулярного судоходства
Броды: 1, 2- глубина, 100 - длина в метрах, Т-характер грунта, 0, 5- скорость течения в м/с)
Перевозы
Паромные переправы: 125- ширина реки, 4x3- размеры парома в метрах, 2- грузоподъемность в тоннах
  Мосты и путепроводы, выражающиеся в масштабе карты, длиной: более 30 м (на карте 1: 25000), более 60 м (на карте 1: 50000), более 120 м (на карте 1: 100000)
Мосты двухъярусные: 1)автодорога под железной дорогой, 2)автодорога над железной дорогой
    Характеристика мостов, путепроводов, эстакад: ЖБ- материал постройки, 12- высота низа фермы над уровнем воды (на судоходных реках), 370-длина моста, 10- ширина проезжей части в метрах, 60- грузоподъемность в тоннах
Характеристика проездов на автодорогах под мостами, путепроводами, акведуками, арками (6 и 7 - высота и ширина проезда в метрах)
Шлюзы: 1)камеры, 2)ворота (затворы), 3)ворота под мостами. Характеристика шлюзов: 3- количество камер, 150- длина камеры, 15 -ширина ворот, 3, 5- глубина на пороге ворот в метрах Берега с укрепленными откосами на каналах и канализованных участках рек
Плотины: 1)проезжие; 2)непроезжие. Характеристика плотин: К-материал сооружения, 175- длина, 10- ширина в метрах, 120.5- отметка на гребне плотины, 114, 3 и 102, 2- отметки верхнего и нижнего уровней воды





Гидроузлы: 1)характеристика водохранилищ: 30 - объем в куб. км, 1600- площадь зеркала воды в кв. км. 2) характеристика плотин: K- материал водослив­ной части, Зем.- материал глухой части, 650 -общая длина, 15- ширина по верху, 26 - разница между верхним и нижним уровнями воды, 231-длина водосливной части плотины в метрах, 120, 5- отметка на гребне плотины

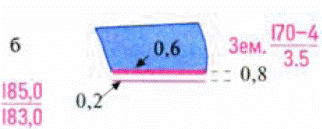

Дамбы (Зем.- материал сооружения, 3- ширина по верху, 6- высота в метрах)
Водопроводы наземные
Водопроводы подземные
Дюкеры на линиях водопроводов
Кяризы действующие
Колодцы
Колодцы главные (500 л/ч- наполняемость колодца)
Колодцы с ветряным двигателем
  Колодцы бетонированные с механическим подъемом воды
  Артезианские колодцы и артезианские скважины (1500 л/ч- лимит скважины)
  Чигири
Водохранилища и другие сооружения для сбора воды, не выражающиеся в масштабе карты (бассейны, сардобы, цистерны, дождевые ямы)
Источники (ключи, родники)
  Каналы и канавы шириной более 3 м, менее 10м (на карте 1: 200 000)
  Каналы и канавы шириной от 3 до 5 м (на картах 1: 25 000, 1: 50 000); от 3 до 10 м (на карте 1: 100 000); от 10 до 20м (на карте 1: 200 000)
Каналы и канавы шириной от 5 до 15м (на карте 1: 25 000); от 5 до 30м (на карте 1: 50 000); от 10 до 60м (на карте 1: 100 000); 20м и более (на карте 1: 200 000)
Каналы, выражающиеся в масштабе карты, шириной: более 15м (на карте 1: 25 000); более 30м (на карте 1: 50 000); более 60м (на карте 100 000)
Каналы строящиеся: 1) изображаемые в одну линию (шириной от 3 до 10м), 2) изображаемые в две линии
Оросительные каналы (арыки) в железобетонных лотках на опорах
Водораспределительные устройства - отвод воды в одну сторону (вправо)
Водораспределительные устройства - отвод воды в одну сторону (влево)
  Сухие канавы шириной: 1) менее 5м (на картах 1: 25000, 1: 50000)и менее 10м (на карте 1: 100000); 2) 5ми более (на картах 1: 25000, 1: 50000) и 10 м и более (на карте 1: 100000); 5- ширина канавы в метрах
Площади разливов крупных рек, озер и участки, затопляемые в период дождей при продолжительности затопления более двух месяцев
Границы и площади строящихся водохранилищ
  1)Якорные стоянки и пристани без оборудован­ных причалов; 2)Пристани с оборудованными причалами, не выражающиеся в масштабе карты
1) Молы и причалы; 2) Волноломы и буны; 3) Маяки
1) Банки малого размера (5- глубина в метрах); 2) изобаты и их подписи; 3) отметки глубин
4.1.4. РАСТИТЕЛЬНЫЙ ПОКРОВ И ГРУНТЫ
Преобладающие породы деревьев в лесу: 1)хвойные (ель, сосна, пихта, кедр и др.); 2)лиственные (береза, дуб, клен и др.); 3)смешанные. Характеристика древостоя: 25- высота деревьев, 0, 30- толщина, 6-расстояние между деревьями в метрах
Узкие полосы леса и защитные лесонасаждения (6-средняя высота деревьев в метрах)
Небольшие площади леса, не выражающиеся в масштабе карты
Просеки в лесу: 1) просеки шириной: 20 м и более (для карты 1: 25 000); 40 м и более (для карты 1: 50 000); 60 м и более (для карты 1: 100 000); линии электропередачи по просекам 2)прочие просеки; 25, 4- ширина просек в мет­рах, 22, 23- номера лесных кварталов; 3)лесные дороги по просекам; линии связи по просекам (4- ширина просеки)
  Поросль леса, лесные питомники и молодые посадки леса высотой до 4 м (2- средняя высота деревьев в метрах)
1)низкорослые (карликовые) леса; 2)редкие леса
  Отдельные рощи, не выражающиеся в масштабе карты, имеющие значение ориентиров: 1) хвойные, 2) лиственные, 3) смешанные
Кустарники: 1)отдельные кусты и группы кустов; 2)сплошные заросли
Узкие полосы кустарников
Саксаул: 1)отдельные группы; 2) сплошные заросли
Стланик: 1)отдельные группы; 2) сплошные заросли
Заросли бамбука
Рисовые поля: 1)увлажняемые в период вегетации; 2)затопляемые в период вегетации
Болота непроходимые и труднопро­ходимые (1, 8 -глубина болота в метрах)
Болота проходимые (0, 6-глубина болота в метрах)
Солончаки непроходимые (мокрые и пухлые)
Солончаки проходимые
Такыры
Полигональные поверхности
Каменистые россыпи и щебеночные поверхности
Галечниковые и гравийные поверхности
Пески ровные
Пески бугристые
Пески грядовые и дюнные
Пески лунковые и ячеистые
Пески барханные
Фруктовые и цитрусовые сады
Виноградники
Ягодные сады
Фруктово-ягодные сады
  4.1.5. НАСЕЛЕННЫЕ ПУНКТЫ
  Отдельные строения
Жилые и нежилые строения в кварталах, в населенных пунктах с бессистемной застройкой, а также отдельно расположенные строения
Выдающиеся огнестойкие здания (50 и 60 -высоты зданий в метрах) (на картах 1: 100 000 и 1: 200 000 не выделяются)
Отдельно расположенные дворы, не выражающиеся в масштабе карты (на карте 1: 200 000 не показываются)
Разрушенные и полуразрушенные строения, имеющие значение ориентиров (на карте 1: 200 000 не показываются)
Постоянные стоянки юрт, чумов и т.п.
  Кварталы и улицы
Плотно застроенные кварталы: 1) в крупных городах, 2) в прочих населенных пунктах   Плотно застроенные кварталы в малых городах и поселках городского типа
Плотно застроенные части кварталов (ряды); улицы, ширина которых не выражается в масштабе карты: 1) магистральные и главные, 2) прочие улицы и проезды
Редко застроенные кварталы в городах и прочих населенных пунктах
Районы нового жилищного строительства (строящиеся кварталы)
Районы нового промышленного строительства
Разрушенные и полуразрушенные кварталы
4.1.6. ЖЕЛЕЗНЫЕ ДОРОГИ
Железные дороги: 1) однопутные, 2) двухпутные, 3) трехпутные
Электрифицированные железные дороги: 1) однопутные, 2) двухпутные, 3) трехпутные
Железные дороги монорельсовые
Узкоколейные железные дороги и станции на них
Трамвайные линии
Подвесные дороги: опорные фермы (только на карте 1: 25000)
Фуникулеры (на карте 1: 200000 не показываются)
Станции железнодорожные. Расположение главного здания станции: 1) сбоку путей, 2) между путями, 3) расположение неизвестно
1) Разъезды, платформы, обгонные и остановочные пункты, 2) блокпосты и путевые посты, 3) посты при охраняемых железнодорожных переездах
1) Погрузочно - разгрузочные площадки, 2) тупики и подъездные пути, 3) участки дорог с большими уклонами - более 20% о, 4) трубы
Туннели (450- длина, 8- высота, 12- ширина в метрах) шахтные стволы на туннелях (70- глубина в метрах); Галереи
1)Эстакады; 2)насыпи и выемки (4- высота или глубина в метрах)
Полотно разобранных железных дорог
Строящиеся железные дороги: 1) ширококолейные, 2) узкоколейные
Линии метрополитена: 1)входы на станции; 2)выходы линий метрополитена на поверхность
Депо, вокзалы, станционные пути, выражающиеся в масштабе карты; переходные мостики, семафоры и светофоры, поворотные круги
4.1.7АВТОМОБИЛЬНЫЕ И ГРУНТОВЫЕ ДОРОГИ, ТРОПЫ
Автомагистрали (автострады); 8- ширина проезжей части в метрах, 2- количество проезжих частей, Ц- материал покрытия
Автомобильные дороги с усовершенствованным покрытием (усовершенствованные шоссе); 8- ширина проезжей части, 12- ширина земляного полотна в метрах, A- материал покрытия
Автомобильные дороги с покрытием (шоссе); 6- ширина проезжей части, 10- ширина земляного полотна в метрах Щ- материал покрытия
Автомобильные дороги без покрытия (улучшенные грунтовые дороги); 6 - ширина проезжей части в метрах; труднопроезжие участки дорог
Автомобильные дороги с деревянным покрытием; 5- ширина покрытия (на карте 1: 200 000 не показываются)
Грунтовые проселочные дороги и трудно проезжие участки дорог
Полевые и лесные дороги
Зимние дороги (зимники, автозимники)
Караванные пути и вьючные тропы; участки троп на искусственных карнизах - овринги (1- наименьшая ширина, 25- длина карниза в метрах)
Пешеходные тропы и пешеходные мосты
Строящиеся дороги: 1) автомагистрали, 2) автомобильные дороги с усовершенствованным покрытием; 3) автомобильные дороги с покрытием, 4) автомобильные дороги без покрытия
1)насыпи и выемки (5-высота или глубина в метрах). Участки дорог: 2) с большими уклонами (8% и более) 3) с малыми радиусами поворота (менее 25 м)
Туннели (250- длина, 8, 12- высота и ширина в метрах) и галереи
1)Транспортные развязки на автомобильных дорогах, 2)подземные переходы (на карте 1: 200 000 не показываются)
1) Стоянки автотранспорта на автомагистралях и автомобильных дорогах с усовершенствованным покрытием (P- обозначение стоянок) 2) легкие придорожные сооружения (павильоны, навесы), 3) съезды и въезды
1) Номера автомобильных дорог[2]; 2) километровые знаки (столбы и камни) и подписи числа километров, 3) обсадки
4.1.8. ПРОМЫШЛЕННЫЕ, СЕЛЬСКОХОЗЯЙСТВЕННЫЕ И СОЦИАЛЬНО-КУЛЬТУРНЫЕ ОБЪЕКТЫ
Заводские, фабричные и другие трубы (60-высота трубы в метрах)
Заводы, фабрики и мельницы с трубами (50-высота трубы в метрах)
Заводы, фабрики и мельницы без труб
Устья шахтных стволов и штолен: 1) действующих, 2) недействующих
Места добычи полезных ископаемых открытым способом (карьеры); 5- глубина карьера в метрах
Терриконы, отвалы пород (15 и 25- высоты в метрах)
Соляные разработки (открытые)
Торфоразработки
Нефтяные и газовые скважины с вышками
Нефтяные, газовые и другие скважины без вышек (на карте 1: 200 000 не показываются)
Склады горючего и газгольдеры
Бензоколонки и заправочные станции
Гидроэлектростанции (ГЭС)
Электростанции (ГРЭС, ТЭЦ и др.)
Градирни (на карте 1: 200 000 не показываются)
Электрические подстанции (трансформаторные и преобразовательные)
Радиостанции и телевизионные центры
Телевизионные башни (160-высота башни в метрах)
Телевизионные, радио- и радиорелейные мачты (80-высота мачты в метрах)
1)Аэродромы и гидроаэродромы; 2)участки дорог, оборудованные для взлета и посадки самолетов
Посадочные площадки (на суше и на воде)
Капитальные сооружения башенного типа (водонапорные башни и т.п.) (55-высота в метрах)
Вышки легкого типа (наблюдательные, прожекторные и т.п.)
Водяные мельницы и лесопильни
1)Ветряные мельницы 2)Ветряные двигатели
Печи для обжига извести, получения древесного угля, имеющие значение ориентиров (на карте 1: 200 000 не показываются)
Оранжереи, теплицы; парники (только на карте 1: 25 000)
Пасеки (только на картах 1: 25 000 и 1: 50 000)
Загоны для скота (на карте 1: 200 000 не показываются)
Дома лесников
Телеграфные, радиотелеграфные конторы и отделения, телефонные станции (на карте 1: 200000 не показываются)
Метеорологические станции
Церкви, костелы, кирки
Мечети
Буддийские и другие храмы и пагоды
1) Часовни, 2) мазары, субурганы, обо и другие подобные им сооружения
Выдающиеся памятники и монументы
Памятники и монументы, туры, братские могилы и отдельные могилы, имеющие значение ориентиров
1) Кладбища, 2) кладбища с густой древесной растительностью
Скотомогильники (на карте 1: 200 000 не показываются)
Линии связи (телефонные, телеграфные, радио­трансляции)
Подводные кабели связи



  ЛЭП на деревянных опорах и железобетонных столбах высотой менее 14м
  ЛЭП на металлических и железобетонных опорах (фермах, столбах) высотой 14м и более, 150 кВ-напряжение в тысячах вольт, 25- высота опоры в метрах
  Несколько рядом идущих линий электропередачи (2-количество ЛЭП)
  Нефтепроводы: 1) наземные, 2) подземные, подводные; станции перекачки
Газопроводы: 1)наземные, 2) подземные, подводные; компрессорные станции
  Несколько рядом идущих нефте- или газопроводов (3-количество трубопроводов)
Несколько рядом идущих нефтепроводов и газопроводов
Дюкеры на линиях нефте- и газопроводов
Лотки для спуска леса и других материалов (на карте 1: 200 000 не показываются)
  Древние исторические стены (5- высота стены в метрах)
Каменные, кирпичные стены и металлические ограды
Легкие ограждения промышленных, сельскохо­зяйственных и социально-культурных объектов (деревянные заборы, изгороди, ограждения из колючей проволоки и т.п.) (на карте 1: 200 000 не показываются)
4.1.9. ГРАНИЦЫ
Границы государственные: (1 - пограничный знак; 2 -копец)
Границы полярных владений РФ
Границы республик, краев, областей и административных единиц первого порядка на иностранной территории
Границы автономных областей, автономных округов, находящихся в составе РФ, края или области
Границы государственных заповедников
4.1.10. ПОДПИСИ
  Города
Столица РБ и столицы иностранных государств с населением свыше 1 000 000 жителей. Города с населением свыше 1 000 000 жителей
Столицы иностранных государств с населением менее 1 000 000 жителей. Города с населением от 500 000 до 1 000 000 жителей
Города с населением от 100 000 до 500 000 жителей. Центры административных единиц первого порядка на иностранной территории.
Центры автономных областей, находящихся в составе края и центры автономных округов, находящихся в составе края или области. Города с населением от 50 000 до 100 000 жителей
Города с населением от 10 000 до 50 000 жителей
Города с населением от 2 000 до 10 000 жителей
Города с населением менее 2 000 жителей
Поселки городского типа (рабочие, курортные и пр.)
2 000 жителей и более
менее 2 000 жителей
Поселки при промышленных предприятиях, железнодорожных станциях, пристанях и т.п., не отнесенные официально к разряду поселков городского типа
1 000 жителей и более
от 100 до 1000 жителей
ментелейее 100 жи
Поселки сельского и дачного типа
1 000 жителей и более
от 500 до 1000 жителей
от 100 до 500 жителей
менее 100 жителей
Отдельные дворы
Железнодорожные станции и пристани
Узловые и большие станции, крупные морские и речные пристани
Станции, разъезды, платформы, остановочные пункты и пристани
Названия судоходных рек и каналов
Названия рек, ручьев, каналов и сухих русл



4. 2. УСЛОВНЫЕ ЗНАКИ И ХАРАКТЕРИСТИКИ ВЫДЕЛЯЕМЫХ ОБЪЕКТОВ HA КАРТЕ МАСШТАБА 1: 200 000



Обозначение выдающихся по высоте объектов (башен, телевизионных, радио- и радиорелейных мачт, терриконов, зданий и т.п.)
Характеристики туннелей, мостов, эстакад, путепроводов
Обозначение расстояний между пунктами в километрах; характеристика автомобильных дорог
Характеристика перевалов; участки дорог с большими уклонами и малыми радиусами поворота (менее 25 м)
Характеристики насыпей и выемок вдоль дорог
  Характеристики обрывов, карьеров, оврагов и дамб
Характеристики рек, каналов и обрывистых берегов без пляжа; направление и скорость течения рек
Характеристики паромов и бродов
Характеристики гидроузлов, плотин и шлюзов
  Обозначение породы леса; характеристика древостоя





4. 3. УСЛОВНЫЕ ЗНАКИ ДЛЯ ТОПОГРАФИЧЕСКИХ KAPT МАСШТАБОВ 1: 500 000 И 1: 1 000 000[3]



Города с населением 50 000 жителей и более и крупные железнодорожные узлы 1) на карте масштаба 1: 500 000; 2) на карте масштаба 1: 1 000 000
Города с населением менее 50 000 жителей 1) на карте масштаба 1: 500 000 2) на карте масштаба 1: 1 000 000
Поселки сельского типа: 1) на карте 1: 500 000; 2) на карте1: 1000 000
Автомагистрали (автострады)



Автомобильные дороги: с усовершенствованным покрытием (усовершенствованные шоссе);
с покрытием (шоссе);
без покрытия (улучшенные грунтовые дороги)
Характеристика автомобильных дорог: 8, 6-ширина проезжих частей, 2- количество проезжих частей; Ц, А, Щ - материал покрытия (на карте 1: 1 000 000 не отображаются)
Изогоны и их подписи
Точки аномалий магнитного склонения
Районы аномалий магнитного склонения



4. 4. УСЛОВНЫЕ ЗНАКИ ДЛЯ КАРТЫ ИЗМЕНЕНИЙ МЕСТНОСТИ

Населенные пункты и кварталы в них
Изображение населенных пунктов при отсутствии материалов для их точного нанесения
Центры (эпицентры) ядерных взрывов (500-мощность в килотоннах; H- вид взрыва, 7, 00- время взрыва, 5.5 - дата взрыва)
Разрушенные: а) населенные пункты; б) отдельные кварталы
Разрушенные объекты
Автомобильные дороги (при отсутствии качественных и количественных характеристик)
Разрушенные железные дороги: границы разрушенных участков железных дорог
Железные дороги[4]: а) разобранные б) недействующие в) новые
Разрушенные автомобильные дороги: границы разрушенных участков
Завалы: а) на дорогах; б) на горных проходах
Разрушенные: а) эстакады; б) туннели; в) мосты
Гидроузлы: а) характеристика водохранилищ: 30-объем в км3, 1600- площадь зеркала воды в км2, 6-время (в сутках) опорожнения при открытии всех затворов, 1.5- время (в сутках) опорожнения при разрушении плотины; б) характеристика плотин: K- материал водосливной части, Зем. - материал глухой части, 650- общая длина, 15- ширина по верху, 26- разница между верхним и нижним уровнями воды, 231- длина водосливной части плотины в метрах
Опорожненные водохранилища   Разрушенные плотины   Затопленные территории (5.0- превышение уровня воды в метрах над меженным уровнем)
Ожидаемые зоны затоплений (5.0- высота подъема воды в метрах)
а) Каналы шириной: 10м и более (для карты масштаба 1: 100 000); 20м и более (для карты масштаба 1: 200 000);
б) каналы шириной от 3 до 10 м (для карты масштаба 1: 100 000); от 10 до20 (для карты масштаба 1: 200000)
Каналы строящиеся: а) изображаемые в две линии; б) изображаемые в одну линию
Каналы с дамбами: а) изображаемые в две линии; б) изображаемые в одну линию
Леса
Низкорослая древесная растительность
Завалы (80%- показатель уничтожения леса)
Горелые леса
Вырубленные леса
Сплошные зоны пожаров и направление их распространения (2, 5- скорость распространения в км/ч)
Очаги пожаров
Оползни



4. 5. УСЛОВНЫЕ ЗНАКИ ДЛЯ КАРТЫ ГЕОДЕЗИЧЕСКИХ ДАННЫХ

Геодезические пункты
Точки съемочной сети, закрепленные на местности центрами
Контурные точки
Геодезические пункты с ориентирными пунктами: а)дирекционный угол на ориентирный пункт; б) расстояние до ориентирного пункта; в) абсцисса; г) высота; д) ордината
Изогоны (0-41 - величина магнитного склонения в делениях угломера)
Районы магнитных аномалий





4. 6. УСЛОВНЫЕ ЗНАКИ ДЛЯ КАРТЫ УЧАСТКА РЕКИ

Стрелки, указывающие фарватер и направление течения рек (1, 1- скорость течения в м/с, 3, 8-глубина по фарватеру в метрах)   Характеристика рек и каналов: 420- ширина, 2, 5-глубина в метрах, П - характер грунта дна, (B -вязкий, K - каменистый, П - песчаный, T -твердый), 2°и 4°- крутизна скатов берегов в градусах   Отметки урезов воды     Мосты, выражающиеся в масштабе карты. Характеристика мостов: М-материал постройки (Д - деревянный, ЖБ - железобетонный, K-каменный, M- металлический), 12- высота над уровнем воды, 180- длина моста, 3 -ширина проезжей части в метрах, 40-грузоподъемность в тоннах, 5, 5- глубина реки по фарватеру в метрах     Мосты, не выражающиеся в масштабе карты. Мосты через незначительные препятствия длиной менее 3 м     Паромы: 500- ширина реки, 26x6- размеры парома в метрах, 40- грузоподъемность в тоннах, C- вид тяги: (Б -буксирный, K - канатный, C- самоходный)     Железнодорожные паромы
Набережные (4 - высота набережной от уровня воды в метрах, K - материал постройки) Обрывистые берега без пляжа (3 - высота обрыва в метрах, пес- характер его грунта) Броды(1, 2 - глубина, 180 - длина в метрах, T-характер грунта дна, 0, 5 - скорость течения в м/с, 5 - ширина брода, 4° и 2° - крутизна скатов берегов в градусах) Плотины: а) непроезжие;   б) проезжие (Зем.- материал постройки, 170- длина, 4- ширина по верху, 3, 5 - высота плотины в метрах; в числителе отметка верхнего уровня воды, в знаменателе - нижнего)
Дамбы (Зем.- материал сооружения, 3 -ширина по верху, 6- высота дамбы в метрах)
Значительные овраги и промоины (10-ширина между бровками, 4 - ширина дна, 12- глубина в метрах)
Карьеры: кам.- материал разработок (глин.- глина, кам.- камень, пес- песок), 45 - глубина карьера в метрах
Скаты крутизной выше 20° (30° - крутизна ската в градусах)

<== предыдущая лекция | следующая лекция ==>
 | Одиночные гласные звуки
Поделиться с друзьями:

mylektsii.su - Мои Лекции - 2015-2024 год. (0.014 сек.)Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав Пожаловаться на материал
