Огнетушители углекислотные ОУ-3 и ОУ-6








Ручные СО2 - огнетушители (углекислотные) ОУ-З и ОУ-6 предназначены для тушения загораний различных веществ, горение которых не может происходить без доступа воздуха, загораний на электрифицированном железнодорожном транспорте и электроустановок, находящихся под напряжением не более 1000 В.

Ручные огнетушители в зависимости от места установки изготовляются в транспортном исполнении, с кронштейном для крепления на вагонах.

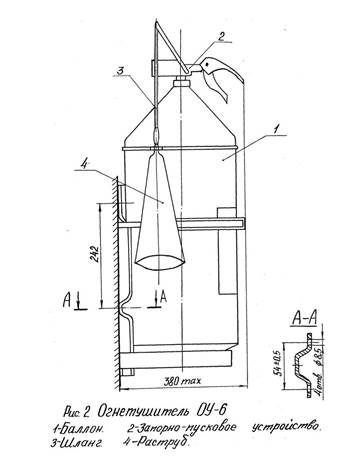

На рис.1 представлен огнетушитель ОУ-З, а на рис.2 ОУ-6.(*)

Огнетушители представляют собой стальной баллон, в горловину которого ввернуто запорно-пусковое устройство с раструбом (огнетушитель ОУ-З), а ОУ-6 оборудован шлангом с раструбом.

Для приведения огнетушителя в действие в запорно-пусковом устройстве необходимо повернуть маховичок против часовой стрелки до отказа. Одновременно необходимо раструб направить на огонь. Подводить струю углекислого газа (снега) к огню нужно с края. При пользовании огнетушителем баллон нельзя наклонять в горизонтальное положение, так как при этом не обеспечивается нормальная работа огнетушителя.





Техническая характеристика

-------------------------------T---------------------------------

¦ ¦Нормы для типоразмеров ¦

¦ ¦огнетушителей транспортных ¦

¦ +----------------T----------------+

¦Наименование параметров ¦ОУ-3 ¦ОУ-6 ¦

¦ ¦ТУ 22-150-135-92¦ТУ 22-150-135-92¦

+------------------------------+----------------+----------------+

¦Код изделия ¦4854311043 ¦4854311047 ¦

+------------------------------+----------------+----------------+

¦Вместимость корпуса, Л ¦3 ¦6 ¦

¦(согласно НТД завода- ¦ ¦ ¦

¦изготовителя баллонов) ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Рабочее давление в корпусе ¦5, 7 (58) ¦5, 7 (58) ¦

¦огнетушителя (расчетное) при ¦ ¦ ¦

¦температуре 20 град. С, ¦ ¦ ¦

¦МПа (кгс/кв.см) ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Вид огнетушащего вещества ¦двуокись ¦двуокись ¦

¦ ¦углерода ¦углерода ¦

¦ ¦ГОСТ 8050-85 ¦ГОСТ 8050-85 ¦

+------------------------------+----------------+----------------+

¦Продолжительность подачи ¦ ¦ ¦

¦огнетушащего вещества при ¦9 ¦10 ¦

¦температуре 20(+-)5 град.С, ¦ ¦ ¦

¦минимальная, с ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Длина струи огнетушащего ¦ ¦ ¦

¦вещества при температуре ¦2, 5 ¦3, 0 ¦

¦20(+-) 5 град.С, ¦ ¦ ¦

¦минимальная, м ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Масса огнетушащего вещества, ¦2, 1(+-)0, 1 ¦4, 2(+-)0, 1 ¦

¦кг ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Продолжительность приведения ¦1, 0 ¦1, 0 ¦

¦огнетушителя в действие, не ¦ ¦ ¦

¦более, с ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Огнетушащая способность по ¦0, 5 ¦1, 1 ¦

¦классу В, не менее, кв.м ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Масса огнетушителя полная (без¦7, 6 ¦14, 5 ¦

¦кронштейна), не более, кг ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Диапазон температур ¦ ¦ ¦

¦эксплуатации, град. С ¦минус 40 ¦минус 40 ¦

¦ ¦плюс 50 ¦плюс 50 ¦

+------------------------------+----------------+----------------+

¦Длина шланга с раструбом, не ¦- ¦1, 0 ¦

¦менее, м ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Обеспечение перерыва подачи ¦имеется ¦имеется ¦

¦огнетушащего вещества ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Вероятность безотказного ¦0, 99 ¦0, 99 ¦

¦срабатывания после 1 года ¦ ¦ ¦

¦эксплуатации, не менее ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Разрыв предохранительной ¦ ¦ ¦

¦мембраны, МПа (кгс/кв.см) ¦15, 68-18, 62 ¦15, 68-18, 62 ¦

¦ ¦(160-190) ¦(160-190) ¦

+------------------------------+----------------+----------------+

¦Удельная масса, кг/кв.м ¦15, 2 ¦13, 1 ¦

+------------------------------+----------------+----------------+

¦Работоспособность вибрационных¦до 2, 5 q ¦до 2, 5 q ¦

¦нагрузок с ускорением 24 ¦ ¦ ¦

¦м/кв.с частотой до 100 Гц ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Рабочее давление баллона, не ¦ ¦ ¦

¦менее, МПа (кгс/кв.см) ¦14, 7 (150) ¦14, 7 (150) ¦

+------------------------------+----------------+----------------+

¦Максимальное рабочее давление ¦- ¦14, 7 (150) ¦

¦шланга в сборе, МПа ¦ ¦ ¦

¦(кгс/кв.см) ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Масса кронштейна, не более, кг¦0, 6 ¦1, 0 ¦

+------------------------------+----------------+----------------+

¦Средний срок сохранности ¦2, 0 ¦2, 0 ¦

¦огнетушащего вещества, лет ¦ ¦ ¦

+------------------------------+----------------+----------------+

¦Срок службы огнетушителя, лет ¦10, 0 ¦10, 0 ¦

L------------------------------+----------------+-----------------
