Сумматор — это электронная логическая схема, выполняющая суммирование двоичных чисел.






Сумматор служит, прежде всего, центральным узлом арифметико-логического устройства компьютера, однако он находит применение также и в других устройствах машины.

Многоразрядный двоичный сумматор, предназначенный для сложения многоразрядных двоичных чисел, представляет собой комбинацию одноразрядных сумматоров, с рассмотрения которых мы и начнём. Условное обозначение одноразрядного сумматора на рис. 5.8.


Рис. 5.8

При сложении чисел A и B в одном i -ом разряде приходится иметь дело с тремя цифрами:

1. цифра a i первого слагаемого;

2. цифра b i второго слагаемого;

3. перенос p i–1 из младшего разряда.

В результате сложения получаются две цифры:

1. цифра c i для суммы;

2. перенос p i из данного разряда в старший.

Таким образом, одноразрядный двоичный сумматор есть устройство с тремя входами и двумя выходами, работа которого может быть описана следующей таблицей истинности:

Входы Выходы
Первое слагаемое Второе слагаемое Перенос Сумма Перенос









Если требуется складывать двоичные слова длиной два и более бит, то можно использовать последовательное соединение таких сумматоров, причём для двух соседних сумматоров выход переноса одного сумматора является входом для другого.

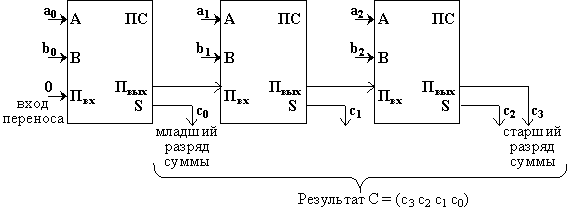

Например, схема вычисления суммы C = (с3 c2 c1 c0) двух двоичных трехразрядных чисел A = (a2 a1 a0) и B = (b2 b1 b0) может иметь вид:

· Одноразрядный полусумматор

Полусумматор (рис. 3) имеет два входа a и b для двух слагаемых и два выхода: S — сумма, P — перенос. Обозначением полусумматора служат буквы HS (half sum — полусумма). Работу его отражает таблица истинности 2 (табл. 2), а соответствующие уравнения имеют вид:

(5)



Рис. 3 Таблица 2
a b P S







Из уравнений (5) следует, что для реализации полусумматора требуется один элемент “исключающее ИЛИ” и один двухвходовый вентиль И (рис. 3б).
