Подбор регулятора давления






Регуляторы давления выбираются по расчетному (максимальному часовому) расходу газа при требуемом перепаде давления. Пропускная способность таких регуляторов определяется по паспортным данным заводов-изготовителей, полученным экспериментальным путем. Ее величину рекомендуется принимать на 15–20 % больше максимального значения расчетного расхода газа.

Расход газа на ГРП для примера расчёта составляет 3600 (нм3/час).

Начальное давление Р1 = 6, 5 кгс/см2 (ата), конечное давление Р2 = 1, 03 кгс/см2 (ата)(абсолютное выходное давление после регулятора, равное сумме Рраб и Ратм = 1, 03 кгс/см2), плотность газа ρ = 0, 78 кг/м3

Проверим возможность использования регулятора РДУК2-100 диаметром седла клапана 50 мм.

А) Определяем режим работы регулятора давления

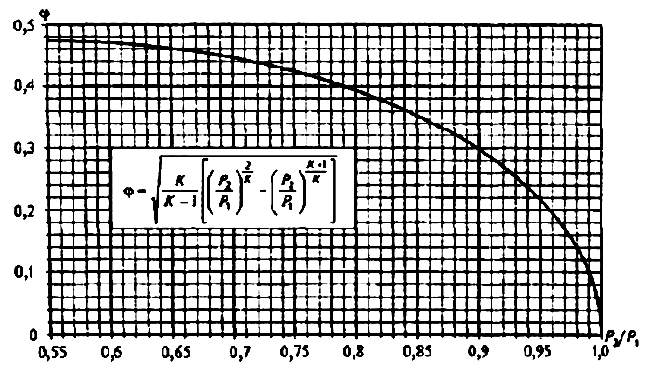

Р21 = 1, 3/6, 5 = 0, 2, что < 0, 5 следовательно режим работы регулятора критический и для него по графику расположенному ниже значение коэффициента = 0, 48.

Б) определяем коэффициент φ по диаграмме, зависящий от отклонения Р2 1. Учитывая отношения Р2 1 и пользуясь диаграммой определяем φ. φ = 0, 48 для которого, согласно табл. 13, а, площадь седла клапана f = 19, 6 см2 и коэффициент расхода с = 0, 42.
