Условные знаки топографических карт






Объекты местности, ситуация и некоторые формы рельефа изображаются на топографических картах условными знаками. Различают четыре типа условных знаков: контурные или площадные, линейные, внемасштабные и пояснительные подписи.

Контурные условные знаки служат для изображения объектов, занимающих определенную площадь и выражающихся в масштабе карты. Контур вычерчивают точечным пунктиром или тонкой сплошной линией и заполняют условными значками леса, луга, сада, огорода, болота и т.д.

Линейные условные знаки служат для изображения линейных объектов: дорог, ЛЭП, линий связи, различных продуктопроводов и т.д. Масштаб по линии равен масштабу карты, а в поперечнике - на несколько порядков крупнее.

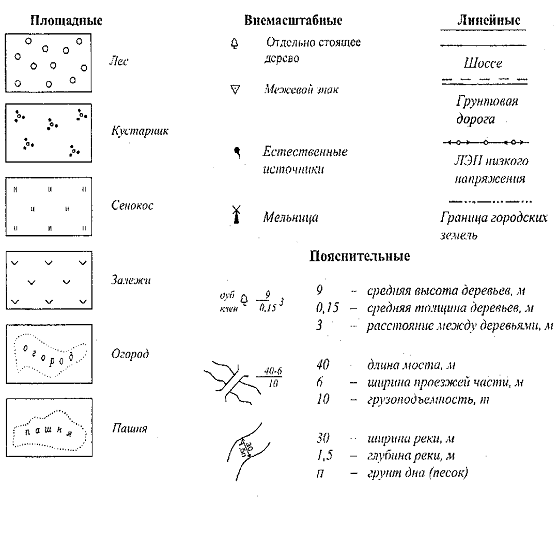

Рис. 5.4 Условные знаки



Внемасштабные условные знаки служат для показа объектов, не выражающихся в масштабе карты: геодезических пунктов. километровых столбов, теле- и радиовышек, фабрик, заводов, различного рода опор, и т.д. Местоположение объекта соответствует характерной точке условного знака, которая может располагаться в центре, условного знака, в середине его основания и т.д..

Пояснительные подписи служат для дополнительной характеристики объектов: у брода через реку подписывают глубину и характер грунта, у моста - его длину, ширину и грузоподъемность, у дороги - ширину проезжей части и характер покрытия и т.д.

В традиционной картографии принято деление всех объектов местности на 8 больших классов (сегментов):

1) математическая основа,

2) рельеф,

3) гидрография,

4) населенные пункты,

5) предприятия,

6) дорожная сеть,

7) растительность и грунты,

8) границы и подписи.

Таблицы условных знаков для карт разных масштабов составляются в соответствии с этим делением объектов; они утверждаются государственными органами и издаются в форме обязательных для исполнения документов.
