Розрахунок освітлення проектуємого цеху






Раціональний пристрій освітлення на дільниці відіграє велику роль у виробничому процесі. Гарне освітлення підвищує продуктивність праці, дозволяє виконувати роботи високої точності з високим рівнем якості, зменшує загальне і зорове стомлення робітників, сприяє значному зниженню травматизму. Тому при розробці заходів щодо охорони праці питанням раціонального освітлення робочих місць приділяється велика увага.

Сутність розрахунку загального освітлення на ділянці полягає у визначенні необхідної кількості прийнятих до установки світильників, виходячи з їхньої світловіддачі і необхідної нормативної освітленості робочого місця.





4.3.1. Вихідні данні:



E = 150 лк - необхідна нормативна освітленість на дільниці визначається по таблиці 1.;

S = 1265 м2 - площа підлоги освітлювання в приміщенні;

А = 26 м- ширина цехового прольоту;

В = 49, 7 м - довжина цехового прольоту;

h = 3, 6 м - у цехах, де знаходяться мостові крани, підвіску світильників варто виконувати на висоті 1.8...2.0 м від настилу крана, відстань між рядами світильників приймаємо кратною 1.8...2.0 м;

l = 6 м - шаг між колонами в приміщенні на яких розташовують ферми на яких підвішують світильники;

k - коефіцієнт, враховуючий втрати світового струму за рахунок забруднення атмосфери в приміщенні цеху.

Для цехів інструментального і ремонтно-механічного профілю к=1.3, для цехів гарячої прокатки - пресовки к=1.5;

Приймаймо: k = 1, 3



Таблиця 1. Норми освітленості деяких приміщень металургійних підприємств.

Назва приміщень, робочих місць і робіт. Найменша освітленість
Для ламп накалювання, лк Для газорозряд-них ламп, лк
  ПРОКАТНІ ЦЕХИ:
  Приміщення прокатних станів:
  а) в зоні розташування устаткування: гарячого прокату труб холодного прокату труб 50 100 100 150
  б) в зоні допоміжних приміщень
  в) в зоні виконання ремонтних робіт
  Приміщення для механічної обробки з використанням металоріжущого обладнання
  Приміщення для термічного обладнання ЗО



Z - коефіцієнт, враховуючий адаптацію зору при переході на ділянки від меншої до більшої освітленості 1.1...1.2;

Приймаємо: Z = 1, 2



4.3.2. Розрахунок:



4.3.2.1. В залежності від співвідношення l/h визначаємо тип світильника по

таблиці 2., які рівномірно розташовуємо по всій площі виробничого приміщення;

, (4.1)



Приймаємо: u = 1, 7

Таблиця 2. Рекомендовані відношення для деяких світильників.

Тип світильника Відношення
  Універсальний, УПМ 1, 5...1, 9
  Глибоковипромінювальні емальовані
  ГПМ, ГЕ 1, 4...1, 7
  ГС, ГСУ 0, 9...1, 1
  Люнета цільного скла 1, 4...1, 7



Вибираємо глибоко випромінювальний емальований світильник типу ГПМ.



4.3.2.2. По таблиці 3., визначаємо коефіцієнт використання світлового струму, що падає на робочу поверхню.

Значення коефіцієнта h визначається в залежності від показника i, типу світильника і коефіцієнтів відображення стін і стелі µ;

Для приміщень інструментального циклу: µпот1 = 0, 7 µст1 = 0, 5

Для приміщень прокатного циклу: µпот2 = 0, 5 µст2 = 0, 3



, (4.2)

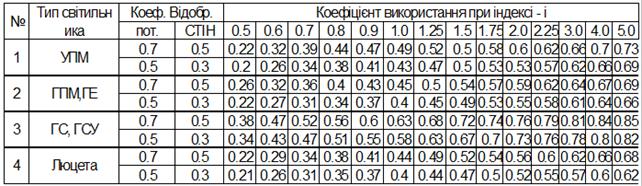

Таблиця 3. Коефіцієнт використання світлового струму в залежності від типу світильника.

По табличним даним визначаємо ŋ: ŋ = 0, 69

4.3.2.3. Силу світлового струму ламп F визначаємо по таблиці 4., вибір лампи робиться вільно по бажанню автору розрахунку, але необхідно враховувати що потужність і сила світлового струму лампи впливають на економію електричної енергії і на рівномірність загального освітлення у випадку виходу з ладу хочаб однієї лампи.

Таблиця 4. Характеристики ламп використаних на виробництві, для освітлення виробничих приміщень.

Вибираємо лампу накалювання типу ДРЛ-250 потужністю 250Вт і силою світлового струму F рівного:



F = 10500 лм



4.3.2.4. Визначаємо кількість ламп необхідних для здійснення загального штучного освітлення виробничого приміщення;



, (4.3)

од



Приймаємо чьотну кількість ламп для зручного розташування по всій площі виробничого приміщення: n=42 од.
