Taблица 1.1






Завдання

  варіанта А1 А2 f 1 f2
  0.9 0.6




1. Провести моделювання сигналів S1(t), S2(t), S3(t), параметри сигналів наведені у табл. 1.1 (час спостереження дорівнює 2-3 періодам сигналу):

S1(t)=A1*sin(2pf1t);

S2(t)=A2*sin(2pf2t)+ S1(t);

S3(t)=S2+x(t);

close all;

clear all;

clc;



t=[0: 0.0001: 10];

A1=0.9;

f1=5;

S1=A1*sin(2*pi*f1*t);



figure;

plot(t, S1, '');

grid on;



A2=0.6;

f2=10;

S2=A2*sin(2*pi*f2*t);



S3=S1+S2



figure;

plot(t, S1, 'g--', t, S2, 'r-.', t, S3, 'b');

grid on;



x=0.1*randn(1, length(S3));

S4=S3+x;

figure;

plot(t, x, 'g--', t, S3, 'r-.', t, S4, 'b');

grid on;



2. Побудувати графіки усіх сигналів, які промодельовані. Моделювання нормального білого шуму проводити за допомогою функції randn ().

Рис.1 Графік сигналу S1(t)

Рис.2 Графік сигналу S2(t)

Рис.3 Графік сигналу S3(t)

3. Знайти для усіх сигналів (S1(t), S2(t), S3(t)) середнє, дисперсію, енергію, потужність. Побудувати гістограми білого шуму та сигналів (S1(t), S2(t), S3(t)).

E1=sum(S1)/length(t)= 1.5934e-17

E2=sum(S2)/length(t)= 1.7145e-17

E3=sum(S3)/length(t)= -9.0536e-18



N=length(t);

Disp1=0;

for i=1: N

Disp1=Disp1+(E1-S1(i))^2;

end

D1=sqrt(Disp1)/N = 0.0020

Disp2=0;

for i=1: N

Disp2=Disp2+(E2-S2(i))^2;

end

D2=sqrt(Disp2)/N = 0.0013

Disp3=0;

for i=1: N

Disp3=Disp3+(E3-S3(i))^2;

end

D3=sqrt(Disp3)/N = 0.0024



Em1=sum(S1.^2)= 4.0500e+04

Em2=sum(S2.^2)= 1.8000e+04

Em3=sum(S3.^2)= 5.8500e+04



P1=Em1/N = 0.4050

P2=Em2/N = 0.1800

P3=Em3/N = 0.5850



figure

hist(S1, 50)

figure

hist(S2, 55)

figure

hist(S3, 50)

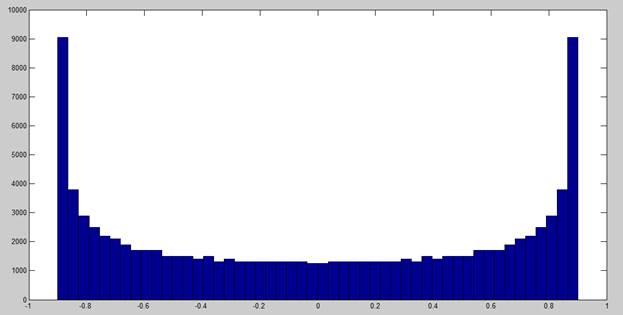

Рис. 4 Гістограми шуму та сигналів S1(t).

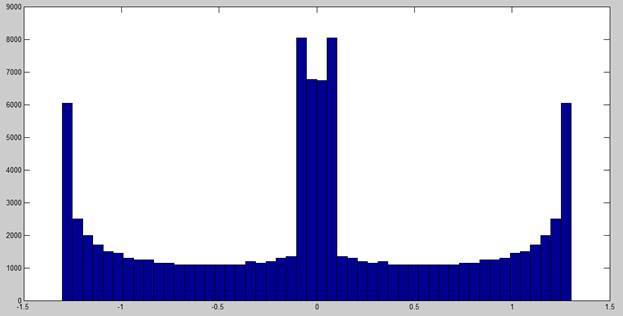

Рис. 5 Гістограми шуму та сигналів S2(t).



Рис. 6 Гістограми шуму та сигналів S3(t).
